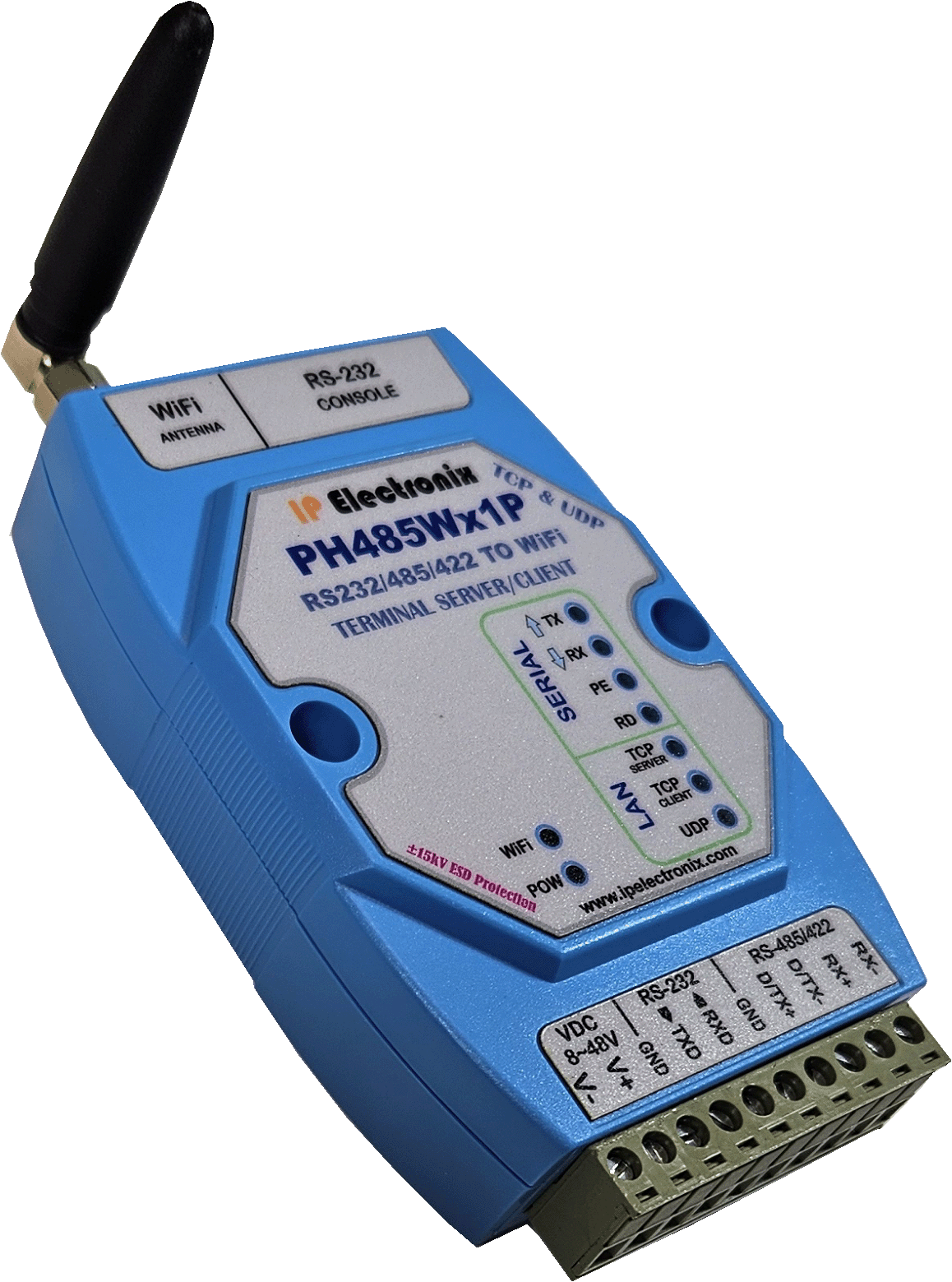

PH485Wx1P

مبدل سریال RS485 , RS422 , RS232 به Wi-Fi صنعتی

و مدباس گیت وی

معرفی

دستگاه PH485Wx1P ساخت آی‌پی‌الکترونیکس، یک مبدل پورت سریال RS-232 ، RS-485 و RS-422 به شبکه Wi-Fi می باشد. این مبدل به عنوان یک ترمینال سرور و ترمینال کلاینت دوطرفه، راه حلی ساده برای اتصال دستگاه‌های دارای پورت سریال RS-232/485/422 از طریق واسط Wi-Fi به شبکه است که از که می تواند در سه حالت به انتقال داده بپردازد، حالت داده خام یا (Raw Data) که بایتهای دریافتی را عیناً و بدون هیچ تغییری منتقل میکند، حالت Modbus ASCII/RTU Gateway که یک Gateway هوشمند پروتکل مدباس میباشد و به عنوان واسط ارتباطی بین یک درخواست دهنده مدباس TCP و یک ماژول مدباس سریال عمل می‌کند.

برای استفاده از این مبدل، نیازی به دانش در رابطه با پیچیدگی‌های پروتکل TCP/IP نخواهید داشت. این مبدل می تواند به عنوان TCP Server، TCP Client، UDP Server و UDP Client به صورت فول داپلکس و کاملاً دوطرفه کار کند.

PH485Wx1P برای استفاده صنعتی طراحی شده است و می توان از آن در اتوماسیون صنعتی، سیستم‌های مخابراتی، سیستم‌های SCADA ، سیستم‌های DCS و ... استفاده نمود.

در طراحی این مبدل، محافظت در برابر صاعقه، شوک‌های الکتریکی و الکترومغناطیسی پیش‌بینی شده است و همچنین دارای 3kV ایزولاسیون اپتیکال و الکتریکال در قسمت پورت‌های سریال می‌باشد.

برای خرید و اطلاع از قیمت مبدل سریال به اترنت PH485Wx1P با ما تماس بگیرید.

مشخصات

• Data Modes: Raw Data, Modbus TCP Gateway, Modbus RTU Gateway;
• Number of Ports: #1 RS-232/485/422 Serial Port, #1 Wi-Fi Antenna;
• Standard: IEEE 802.11a/b/g/n;
• Working Mode: Station, Access Point;
• Network Protocols: ICMP, IP, TCP, UDP, DHCP, Telnet, DNS, ARP, HTTP;
• Serial Standard: Meets or Exceeds the Requirements of TIA/EIA-232-F and ITU v.28 Standards;
• RS-232 Signal: TxD, RxD, GND;
• RS-232 Parity: Even, Odd, None, Mark and Space;
• Serial Standard: Meets or Exceeds the Requirements of RS-485/422 Standards;
• RS-485 Signal: Data+, Data-, GND;
• RS-422 Signal: TX+, TX-, RX+, RX-, GND;
• RS-485/422 Parity: Even, Odd, None, Mark and Space;
• Maximum Communication Distance: 2400m (1200m each side);
• Loading: RS-485 and RS-422 Side up to 32 Nodes are supported;
• Wide Range Power Supply: +9V to +48V DC;
• Serial Transmission Speed: Up to 230.4 kbps;
• Power (Green) LED Indicator;
• Transmit (Blue) and Receive (Yellow) LED Indicator;
• Isolation Protection: 3kV Instantaneous, 500V DC Continuous;
• Surge Protection: Embedded 1500W Surge Protection;
• ESD Protection: Exceeds ±15 kV Using Human-Body Model (HBM);
• Dimensions: 26mm x 71.6mm x 122 mm (1.03in x 2.8in x 4.82in);
• Operating Temperature: -10°C to +70°C (+14°F to +158°F);
• 1 Year Guarantee and 5 Years Support.
